無電極ランプ | 高天井用 | インダクションエコライト

工場・倉庫・施設の省エネ照明

天井灯タイプ iEL(インダクションエコライト)

型式 HBSD 10 HBSD 15 HBSD 20
総務省型式指定 第AL-13001号 第AL-13002号 第AL-13007号
定格出力(W) 100 150 200
全光束量(lm) 8500 12300 16000
発光効率(lm/W) 80以上 80以上 80以上
重量 5.5kg (参考値) ※最軽量モデルは3.5kg
入力電圧 100〜200V
駆動周波数 135kHz
安定器タイプ iEL用電子安定器
力率 0.99以上
有効寿命 60,000(※1)〜100,000時間(※2)
色温度 昼白色 相当(※3)
演色性(※4) Ra75〜80
適用温度範囲 -25℃〜50℃
※1…光束維持率70%時 ※2…光束維持率60%以上
※3…100W:5000K、150W:5800K、200W:6200K
※4…ものの見え方を数値化したもので、最大は100。数値が高いほど物本来の色を表現することができます。

灯器具サイズ(HBSD)
直径 φ510mm
高さ 水平481mm
水銀灯 メタハラ灯
100W 400W 250W
150W 700W 400W
200W
350W 1〜1.5kW 1kW

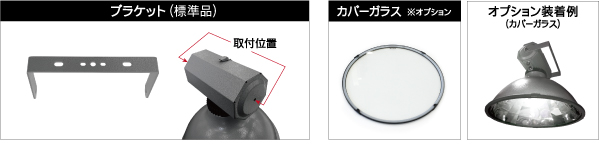

iEL-HBSDオプション

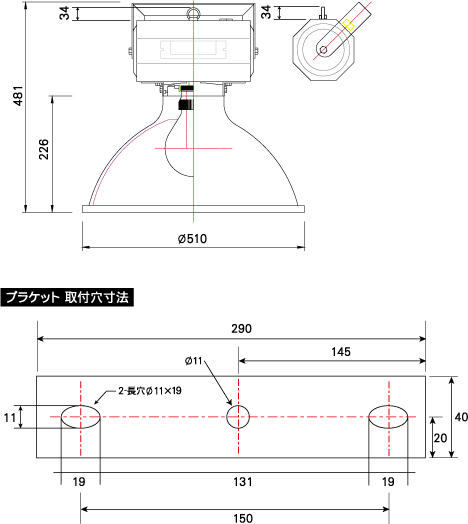

iEL-HBSD図面


特殊真空蒸着技術&独自光学設計技術で
無電極照明としてのパフォーマンスを最大化

光源を明るくする技術に加え、人間が明るいと感じる実照度を高める設計

反射板は、アルミニウムの表面にナノメートル単位の薄い増反射層を蒸着処理することに成功(特殊真空蒸着技術)し、全反射率が大幅に向上。さらに光束値はもちろんのこと、人間が感じる明るさを追究し、安定器・管球・反射板のトータルバランスを徹底した独自光学設計により、無電極灯では業界最高の品質を実現しました。

クレームがゼロに
大手製鉄工場(名古屋) 従来…水銀灯1000W
2ヶ年半の入替導入計画でiEL(200W)を採用。導入決定の決め手はLEDでは見えなかった製品のキズが見えやすくなり、クレームがゼロになったこと。そして従来の水銀灯寿命が12ヶ月、ハロゲンランプが18ヶ月と短く、ランニングコストの削減に効果的であったため。
物の見え方が決め手
大手電機メーカー(水戸) 従来…水銀灯700W
大手LEDメーカーとの比較検討の結果、iEL2000灯以上を導入。LEDは光源が眩しく、また製品表面の細かなキズが見えずに現場担当者からは不評。iELは省エネ効果と明るさに加え、LEDのような眩しさもなく小キズも見易いので担当者の評価も高い。
大幅な省エネと高演色が◎
大手印刷機械メーカー(つくば市)
従来…メタハラ灯1000灯

2ヶ年の入替導入計画で総数1000灯の導入を決定。iEL採用の理由は、大幅な省エネ効果(従来比80%ダウン)と高い演色性(Ra80以上)。LEDは眩しく製品表面で乱反射を起こすことを危惧し、検討外。今期も600灯の導入が決定。
光がやわらかく現場向き
大手タイヤメーカー(福岡県) 従来…水銀灯1000灯
入替計画でLEDを検討したが、輝度が高く「眩しい」「残像が残り作業に影響する」など現場サイドからのクレームが多く、光がやわらかいiELの導入を決定。同社の全国の工場へ順次導入中。
優良企業が続々導入中
総合重機メーカーI社、大手鉄鋼メーカーJ社、大手自動車メーカーT社、大手自動車ディーラーH社、総合物流商社N社 etc...
設置事例
